A 12 csatornás  készüléket 1961-ben kezdték el gyártani. A televízió 43 cm átlójú 90 fokos ioncsapdás képcsővel és19 elektroncső+ három kristálydiódávalkerült hozták forgalomba.

Gombok: hangerő, hangszín-szabályzó,
vízszintes frekvencia, függőleges frekvencia,
bekapcsoló + fényerő, kontraszt.

Méret:                              405 x 510 x 450 mm
Súly:                                kb. 27 kg
Feszültség:                       220 V + 5% - 10%
Teljesítményfelvétel:           kb. 170 W
Csövek száma:                 képcsővel együtt 19 db.
Antennabemenet:              240 Ω szimmetrikus közel-távol bemenet
Demodulátor:                    kép: Germánium dióda
                                       hang: aránydetektor PABC80
Képérzékenység:              az I. sávban 100 uV, a III. sávban 150 uV
Hangérzékenység:            40 uV
Szinkronérzékenység:       50 uV
Kép KF:                           38 MHz
Hang KF:                         6,5 MHz különbségi hord.
Sávszélesség antennáról:  4,5 MHz
Sorfrekvencia:                   15.625 Hz
Képváltó frekvencia:           50 Hz
Frekvencia szabályzás:      vízszintes: +-300 Hz, függőleges: +-2 Hz
Hangszóró:                       2 W-os ovál, permanens dinamikus
Hangteljesítmény:              1,5 W (k = 10 %)
Linearitás:                         vízszintes: +- 10 %, függőleges: +- 10 %
Párna, vagy hordó torzítás: +- 3 %

Elektroncsövek:
1db. PCC88, 1db. PCF82, 4db. EF80, 3db. ECH81, 1db. PCL82,
1db. PCL84, 1db. PABC80, 1db. PL82, 1db. PL36, 1db. PY83,
1db. EY86, 2db. PY82

elado Kovács Tamás Sztár tv je. Tökéletesen jó műszaki állapotban . 32000Ft

Tisztelt Vásárlónk!

Meleg, nagyon meleg szeretettel köszöntjük a Color Sztár
tulajdonosok népes táborában!...
Ön jól választott!...
Ez a készülék szinte berobbant a köztudatba és
terjedt, mint a tûz!...
Ezzel a készülékkel nem sok gondja lesz!...
Beállítja, bekapcsolja, kicsit nézi, aztán
akár el is indulhat értesíteni a tûzoltókat!...
vártól Moszkváig elérhetl .. .
Ebbõl is látható, hogy készülékünk
export minoségû!...
Állandó megrendelönk az ETA, az IRA . . . , és
a Vörös
Brigádok!...
A készülék teljesítménye 40 kilowatt,
fogyasztása napi egy lakás!....
A készülékben található címkét önnek
nem kell visszapostáznia!....
Hagyja rajta a készüléken!... Robban és majd
visszarepül!...
Egyéb teendõk:
Ne tegye a tévét éghetõ anyagok közelébe!...
Legyen minimum ötven méterre függönyöktõl,
szekrénytõl, szõnyegtõl és lakástól!...
Legyen a készülék jól szellõzõ helyen!...
Például az erkélyen!... És nézzék
az ablakon keresztül! ...
Így ha rossz a mûsor, nem kell kidobni, csak lelökni!..
Ha mégis úgy döntöttek, hogy a szobában ülve
nézik a tévét, akkor üljenek szétszórtan,
hogy egyikük életben maradhasson!...
A tévé balesetbiztos nézéséhez egységcsomagot
adunk, benne néhány hegesztõálarccal, olvasztárköténnyel és
könnyû azbeszt otthonkával...
Nedves takaró nélkül tévét nézni
tilos!...
Ha bekapcsolta, üljön ott mellette, mert ha elmegy onnan, akkor
soha a büdös életben nem lesz önbõl rokkant nyugdíjas!...
És végül íme az üzembehelyezés sorrendje:
vegye a kezébe a villás dugóban végzõdõ kanócot
. . . dugja be a konnektorba!...
Ugorjon fedezékbe és kezdje meg a visszaszámlálást!!!...

Így szól egy régi írás eme készülékről, sajnos nem volt jó hírneve. Hangszórót és a tunert leszámítva az alkatrészeket a Szovjet Unióból importálták. Közel megegyezik a Rubin 714 re hallgató készülékkel.

 Az első Color Star készülékek 1976-ben kerültek a boltokba 20 000 forintos áron, amiért akkoriban fél évig kellett dolgozni, hiszen a KSH statisztikái alapján 3413 forint volt a havi átlag kereset. Szóval egyáltalán nem volt olcsó a termék, így eleinte nem is nagyon terjedt el. Mivel abban az időszakban még csak nagyon kevés filmet vagy egyéb műsort sugároztak színesben, ezért az első időszakban státusszimbólumnak számított egy ilyen berendezés. Később sokat javult a helyzet: egyre több lett a színes adás, egyre inkább megfizethetőbbé váltak a színes televíziók, így a Color Star is egyre népszerűbbé vált, és ekkor kezdődtek a problémák... Hagyjuk a dumát jöjjön a nagy Durung dunnyatag színes szovjet szörnyeteg.

Eredetileg két készüléket kaptunk, az egyik nek repedt volt képcsöve és a doboza is viseltesebb volt, ő lett a donor készülék. A TV képcsöve felül el volt repedve, majd a hőmérsékletváltozás hatására (hidegről melegbe) repedt tovább itt oldalt is. Ennek ellenére tartott benne a vákuum...

Végül csak ő maradt meg

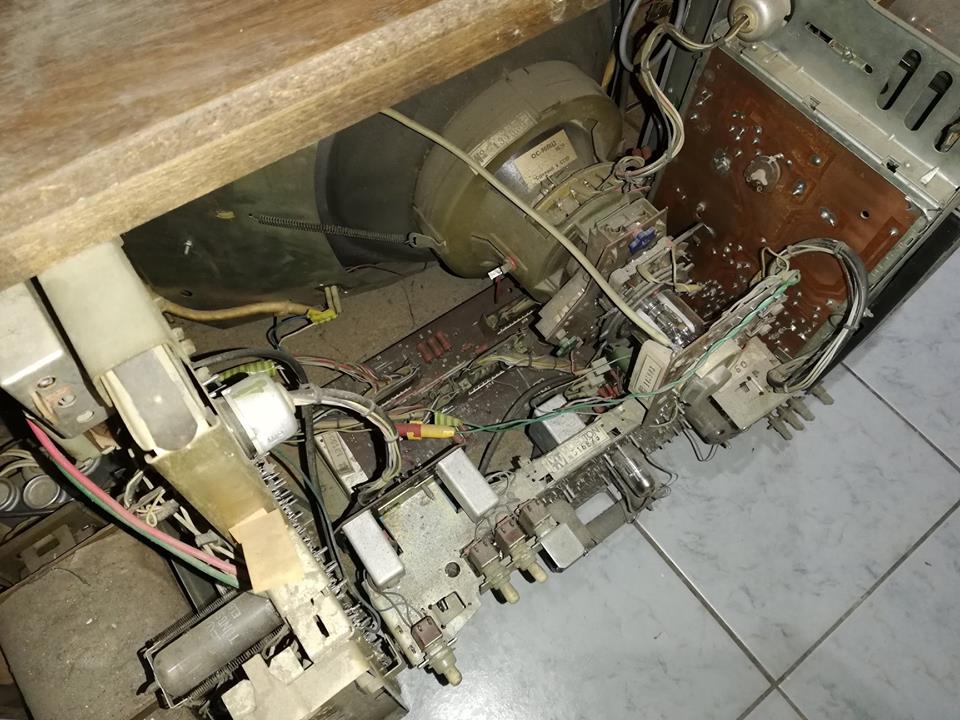

Belül jócskán van benne anyag. Persze, hiszen ez a készülék a nevével ellentétben igazából nem VideoTon, hanem szovjet (orosz) készülék átdobozolt változata, némi magyar alkatrésszel körítve, magyar dobozban. Az eredeti őse az orosz "RADUGA", azaz "Szivárvány" készülék volt, a panelkészlet pedig az úgynevezett "egységesített szovjet színes televízió" projekt volt.

A tápegység hálózati transzformátoros. Kellett ez bele, mert az elektroncsöves és a félvezetős áramkörök sokféle tápfeszültséget kívánnak. Miatta viszont még nehezebb az amúgy sem könnyű készülék

A soreltérítő egység elektroncsöves megoldás, a nagy elektroncső 6P45SZ, azonos az EL509, EL519 típussal. A kapcsolása is közel megegyezik egy fekete-fehér TV hasonló fokozatával, csak a teljesítmény nagyobb.

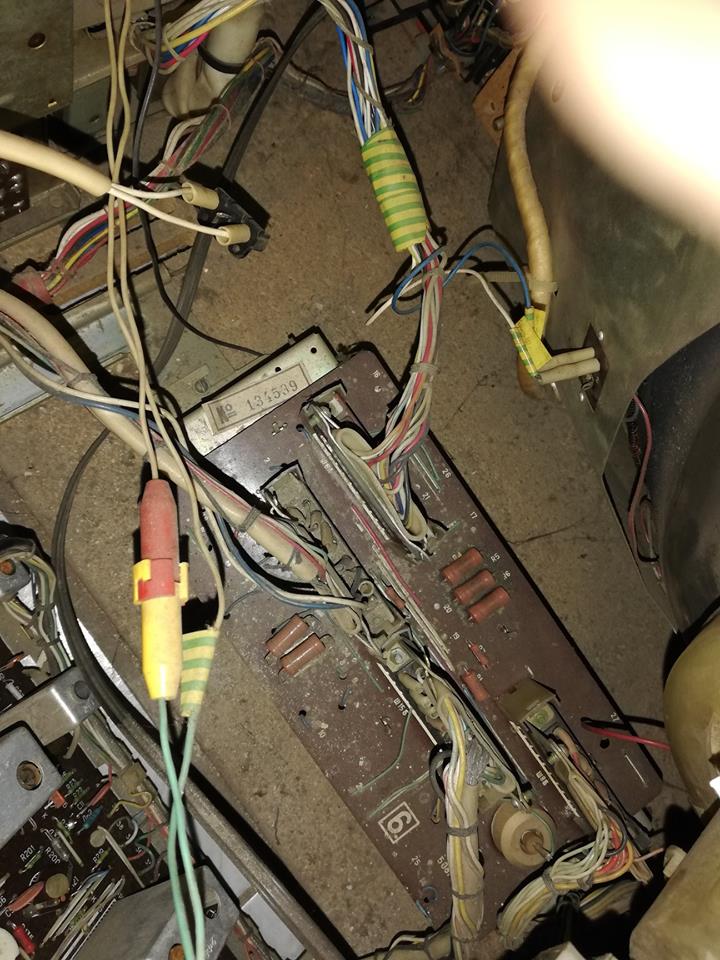

A készülék aljában van az elosztó panel, ide csatlakoznak a tápegység és a többi modul kábelei. A zöld-sárga szigetelőszalag nem gyári... akár ilyen miatt is gyulladhatott, ha akart.

A panelek csatlakozói masszív ipari kivitelek, nem jellemző rájuk a kontakthiba

SECAM színdekóder és a képjel-fokozatok. Ez a készülék a képcsövet nem RGB jellel hajtja, hanem színdifferencia vezérlésű. A katódok a világosságjelet Y jelet kapják, a vezérlőrácsokra pedig a színkülönbségi jelek kerülnek (R-Y, G-Y, B-Y), ezzel a megoldással elméletileg részletgazdagabb, szebb színezetű kép érhető el. Maga az elképzelés nem rossz, hisz a ColorStar video végfokozatai 10MHz sávszélességűek, csak a nagy orosz képcső sokat ronthat a helyzeten

A színdekóder is vegyes (elektroncsöves-félvezetős) felépítésű. Alapban csak SECAM normát tud, ami nálunk a 90-es évek közepén megszűnt, a kábeltévé/műholdvétel és a videomagnók többsége meg végleg betett nekik, mert PAL rendszerű jellel hajtva csak fekete-fehér képet adott.

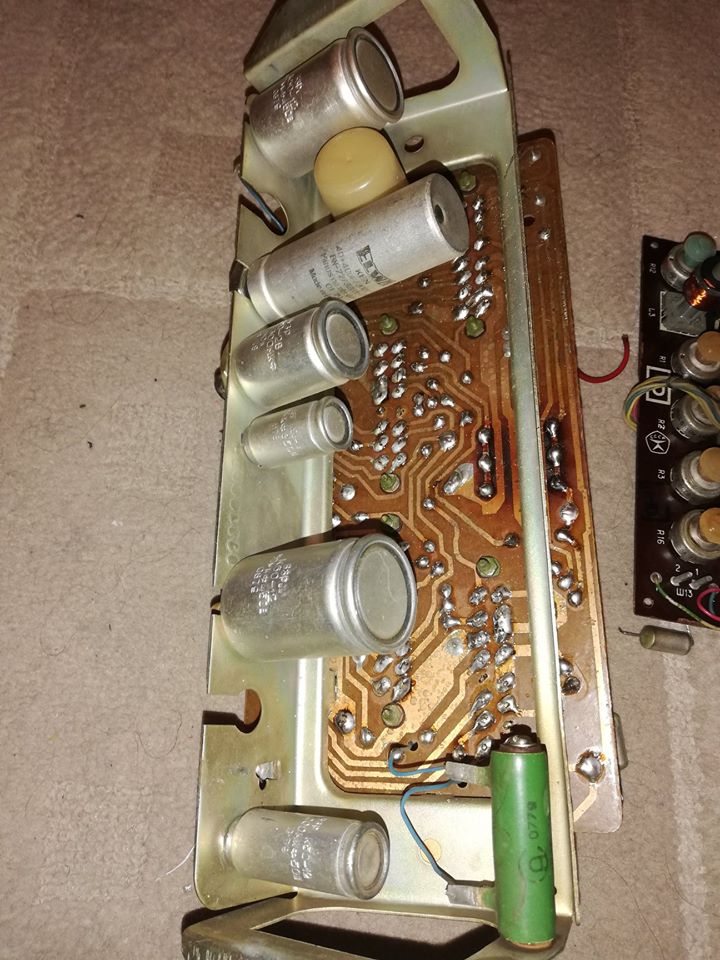

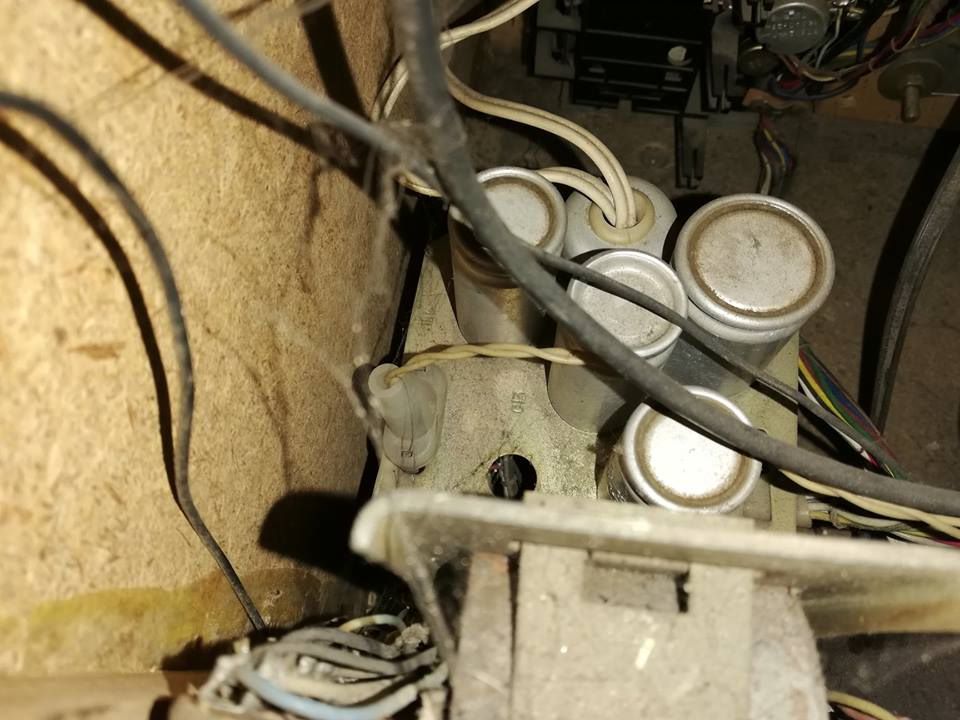

A tápegység lehetetlen-forma orosz elektrolit kondenzátorai. Remélem jók, mert ilyen formájúakat nehéz találni (vagy újra kell tömnöm őket)

Az egyes panelek egymáshoz is ilyen masszív késes csatlakozókkal kapcsolódnak

Fogynak a panelek a készülékből. Ez a donor darab, sajnos a képcsöve törött (repedt), a másikból meg a panelok vannak kiszedve

Itt (fürdő) gyűlnek a panelek, fürdésre várva

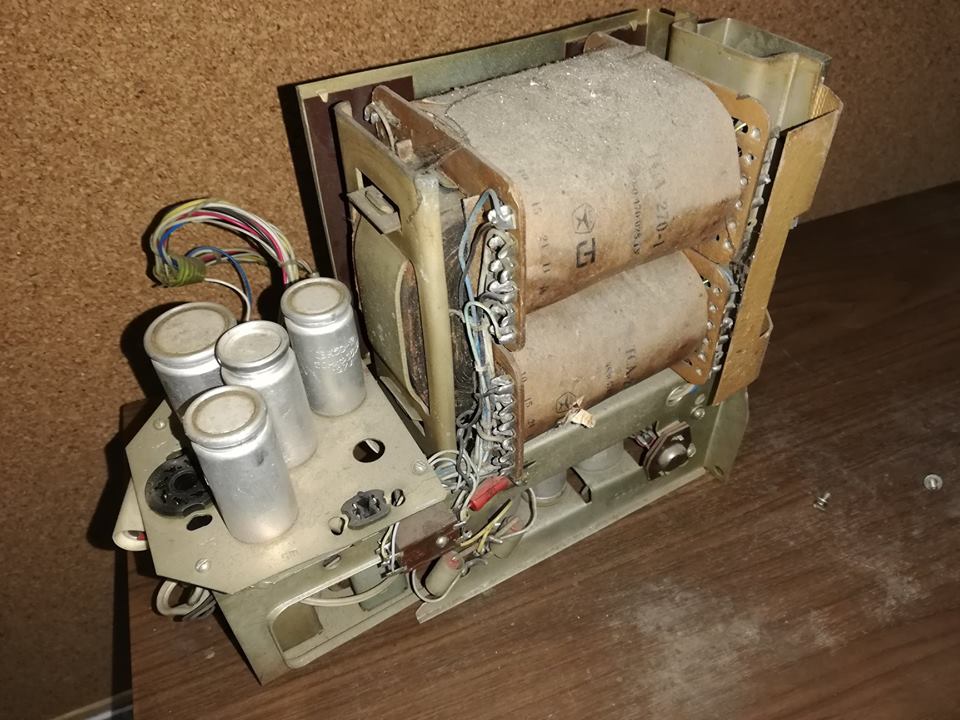

Kivettem a tápegységet. Csak ez maga olyan nehéz, mint egy modern műanyagdobozos komplett TV, az LCD szarokról nem is beszélve....

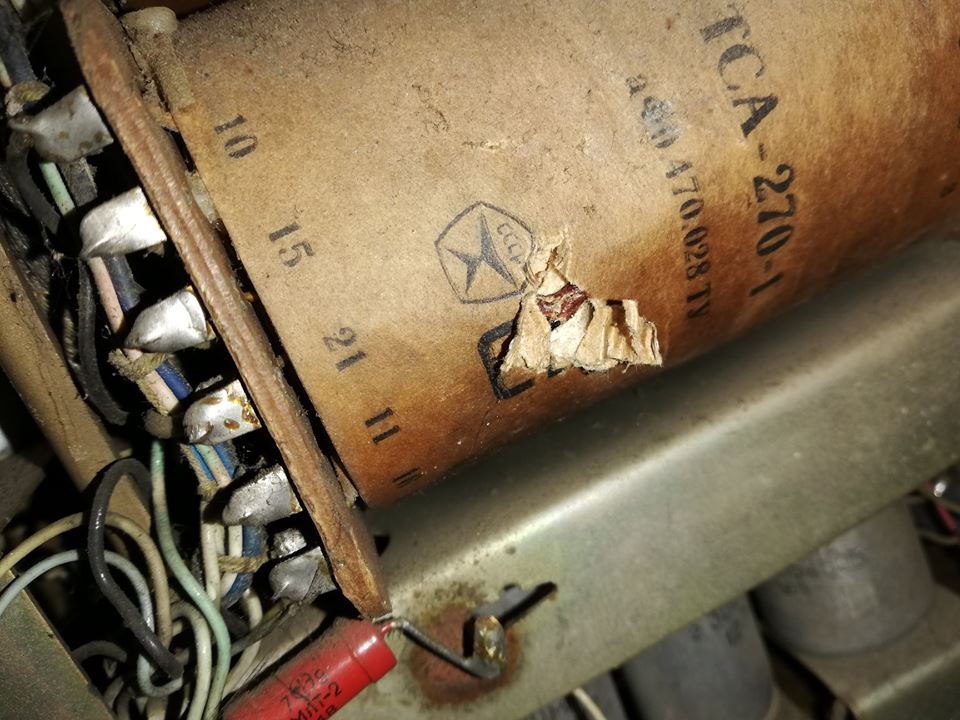

A trafó oldalán sérülésnyom, de remélhetőleg nem okoz gondot (ha igen, van másik)

Közben már száradnak a panelek. Ha vizes, csak nem fog kigyulladni, ugye?

A konvergencia szerelvény. Ezzel lehet beállítani (rengeteg tekercs és potméter segítségével), hogy az előbbiekben látott három elektronágyú sugara a képernyőn a megfelelő helyen találkozzon (azaz a vörös a zöld és a kék Szűcs Judith egyszerre táncoljon)

A lepucolt, átforrasztott elosztó panel. Néhány égett ellenállást is cseréltem.

Az elosztó panel alulról. Néhány ELKO itt is helyet kapott.

A konvergencia panelen kicseréltem a kritikus kondenzátorokat, valamint kiforrasztottam, szétszedtem és megpucoltam az összes beállító potmétert. Kényes pontja ennek a készüléktípusnak.

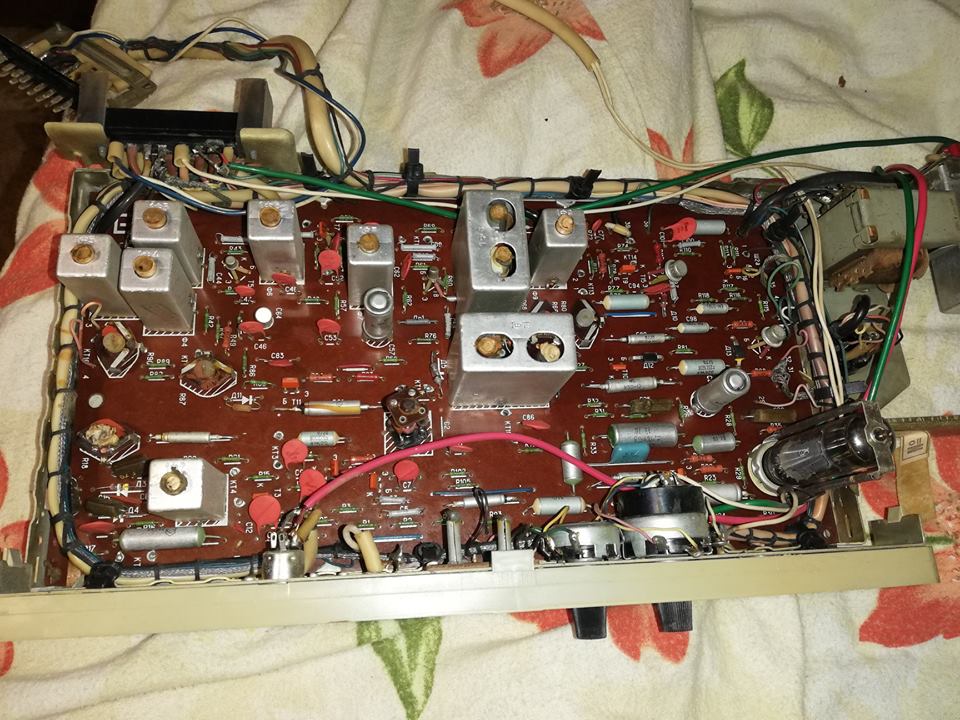

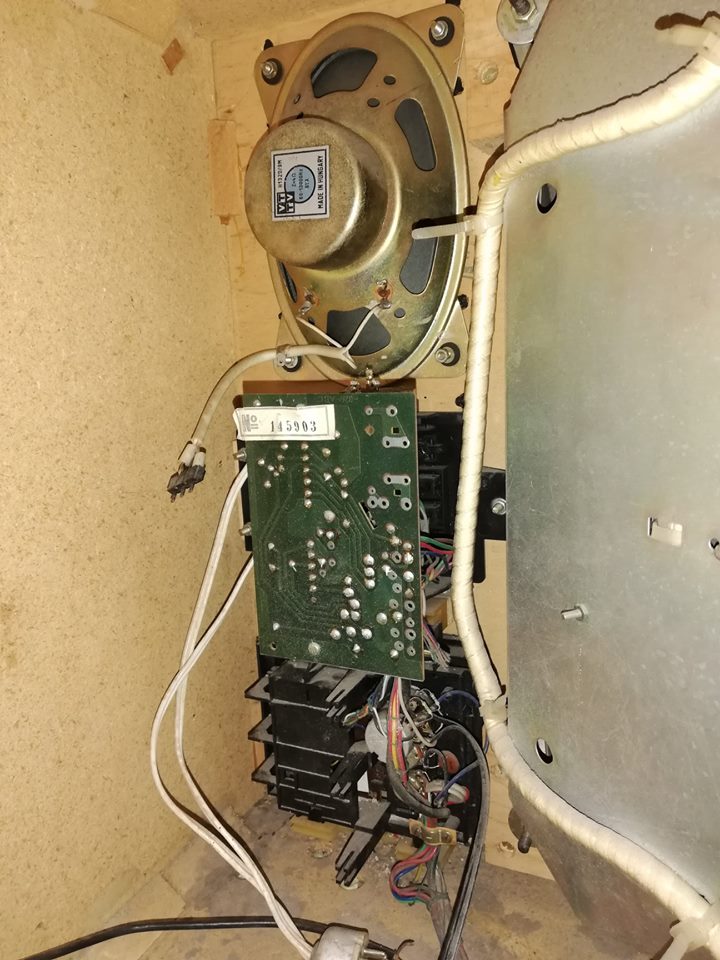

A KF és hangfokozat panelje. Egy elektroncső ezen is helyet kapott, ő a hangvégerősítő. Érdekes, hogy csővel oldották meg, míg a hasonló teljesítményű képeltérítő végfok már tranzisztoros. Nem baj, a csöves hangzás az igazi!

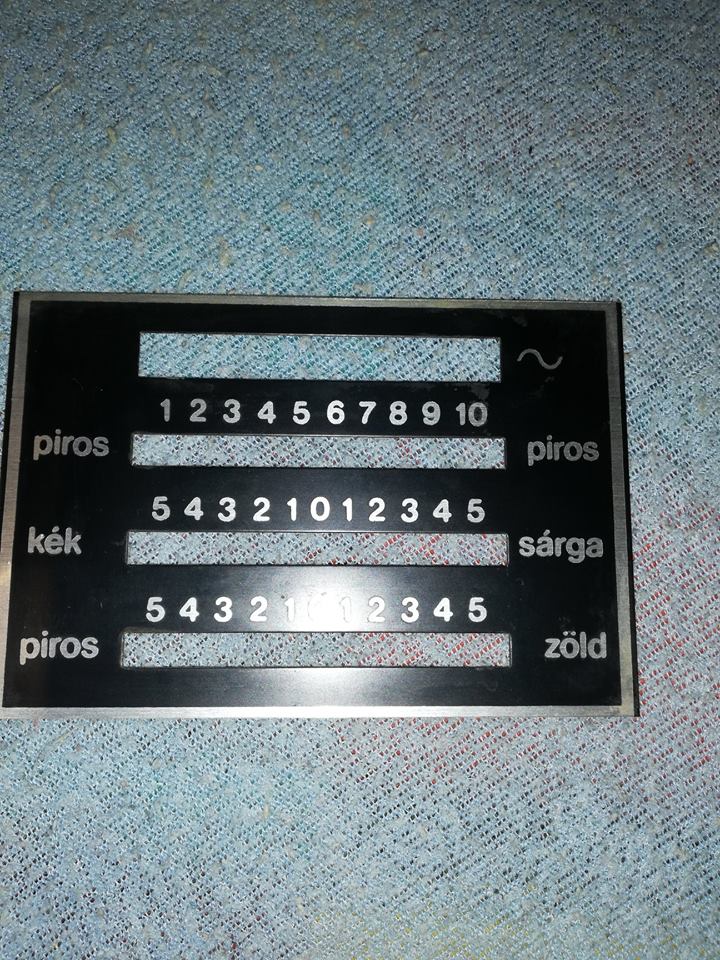

Orosz mivoltát le sem tagadhatja. A műanyag lemezen orosz feliratokkal szerepel, hogy "magas" és "mély" hangszín. De hogy ez miért hátul van? Elöl is lett volna hely

Igen. Videobemenet, alatta a fekete aljzat pedig hang ki-és bemenet. Tehát lehetett a tévét videojellel is etetni, igaz ezt csak belül lehetett egy átkötés áthelyezésével megvalósítani. Vannak tehát nemértem-részletek a készülékben....

Hoppá, nézd csak! Csak találtam valami VIDEOTON- t a készülékben. Ez a fekete-fehér tévékből is ismert TBA120S IC-vel felépített kétnormás hangfokozat.

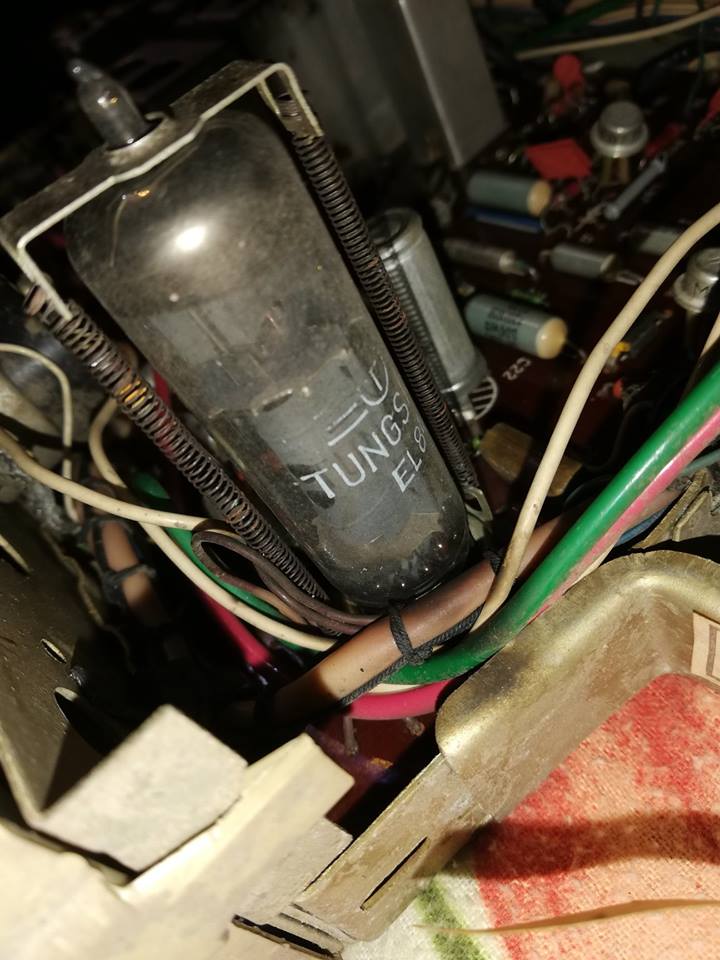

A hangvégcső egy EL84 típus. Szép hangú darab. Persze eredetileg itt az orosz megfelelője lakott.

Kiépítettem a kezelőszerveket és a tunert is

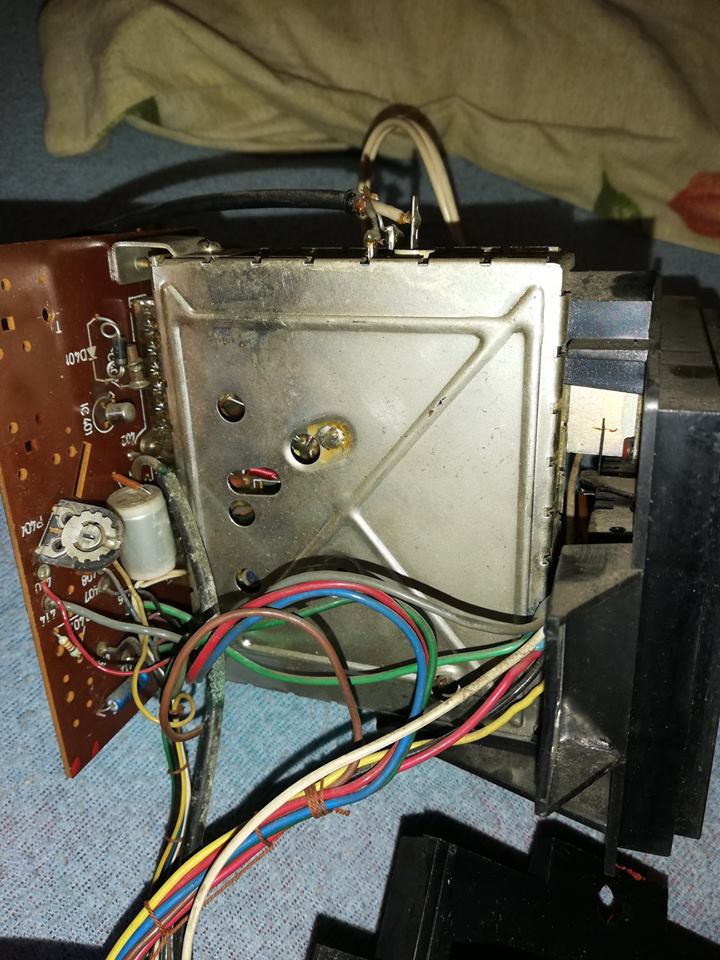

A tuner ebben a készülékben már a későbbi modulos színes TV-k tunerje, FET-1 néven ismert, nem nagyon volt vele gond. Ez is VIDEOTON gyártás

A potméterek gombja között az egyik törött. A donorban is. Na nem baj, csak össze tudok rakni egy jót

A tunert le lehet húzni az alaplemezéről. Alatta elég oxidosak a csatlakozó tüskék. Pucolom...

A tolópotmétereket is kiszedtem innen és szétszedtem őket kipucolni

Ezt is megtisztítottam ha már leesett.

Az eltérítő alaplemez. Legendák szerint a hírhedt tüzek forrása. De tényleg?

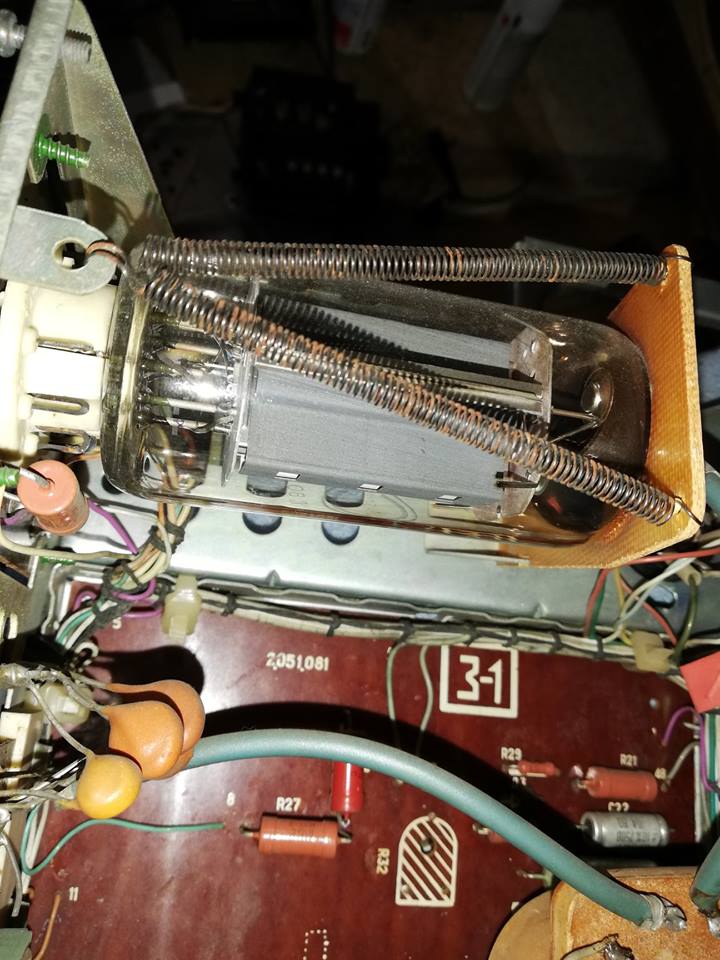

6P45SZ durung sorvégcső

A kép alján a barna cucc a nagyfesz trafó (sorkimenő), felül a zöld tömb a nagyfesz sokszorozó. Ez utóbbi cserélt darab, az eredeti orosz az ettől nagyobb, tenyérnyi drapp színű tömb volt, és az is szeretett füstölni, gyulladni.Ez a zöld ez ERO BG gyártás, egészen korszerű....

A fókusz potenciométer is ki van cserélve egy újabb darabra. Ha minden ilyen korszerű benne, csak nem gyullad ki itt nekem...

Az eddig cserélt kondenzátorok. Ez csak az eltérítő egység termése... Az orosz kondik, főleg az elkók nem a megbízhatóságukról híresek

Megszívlelendő tanácsok a hátlapon. A hátlap is érdekes. Fele fém, fele műanyag. Volt teljesen fém és teljesen műanyag hátlapos példány is.

mondom, ne nyúlj bele. Rááááááz

Orosz feliratok magyarra fordítva, ha valakinek nem lenne egyértemű

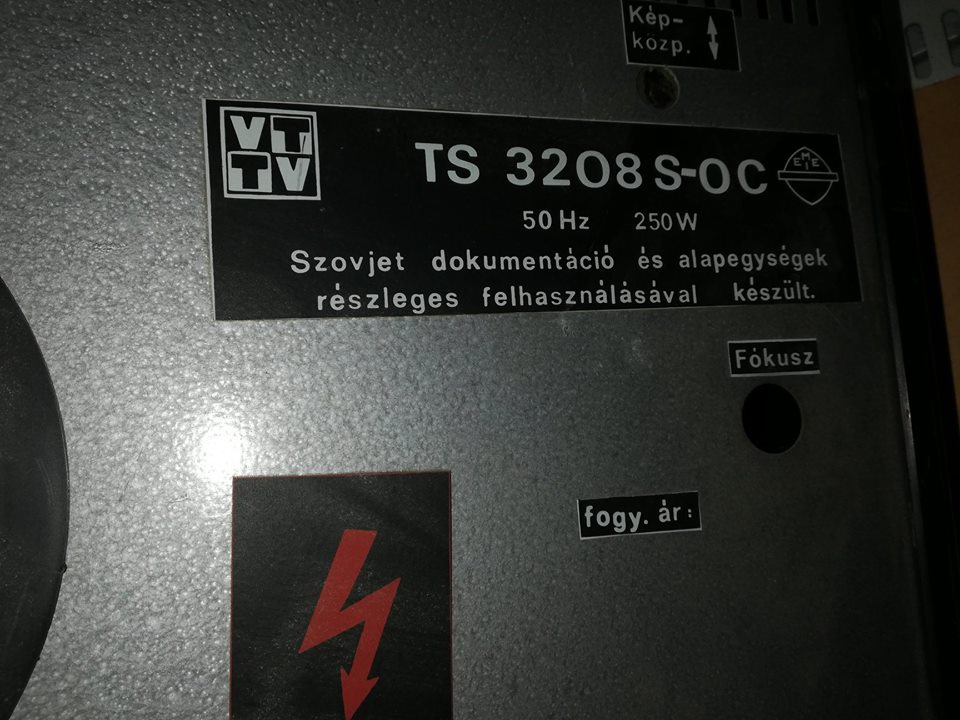

A típusa. Az árát rá se merték írni, de akkoriban (70-es évek vége) 19 ezer forint körül volt. "Szovjet dokumentáció és alapegységek részleges felhasználása" ...khmmm. Végül is igen. A doboz, a hangszóró és a tuner az magyar.....

A szokásos képbeállító potméterek a hátlapon. Az orosz alkatrészek tűrése és fáradása következtében kellett is állítgatni rendszeresen. Bízom benne az új alkatrészekkel stabilabb lesz

A felépülő készülék kávája a képcsővel

A képcső egy 90 fok eltérítésű, 61cm képátlójú darab. 61LK3C, kíváncsi leszek, mennyire lesz nézhető képe. Ha jó állapotban vannak (ami orosz kcsőre nem jellemző), elég jó képet tudnak produkálni.

Ez a rész a "VIDEOTON" a készülékben. Nem sok....

A konvergencia panel kihajtható a készülékből, hogy a képernyőt nézve is lehessen állítgatni a képet.

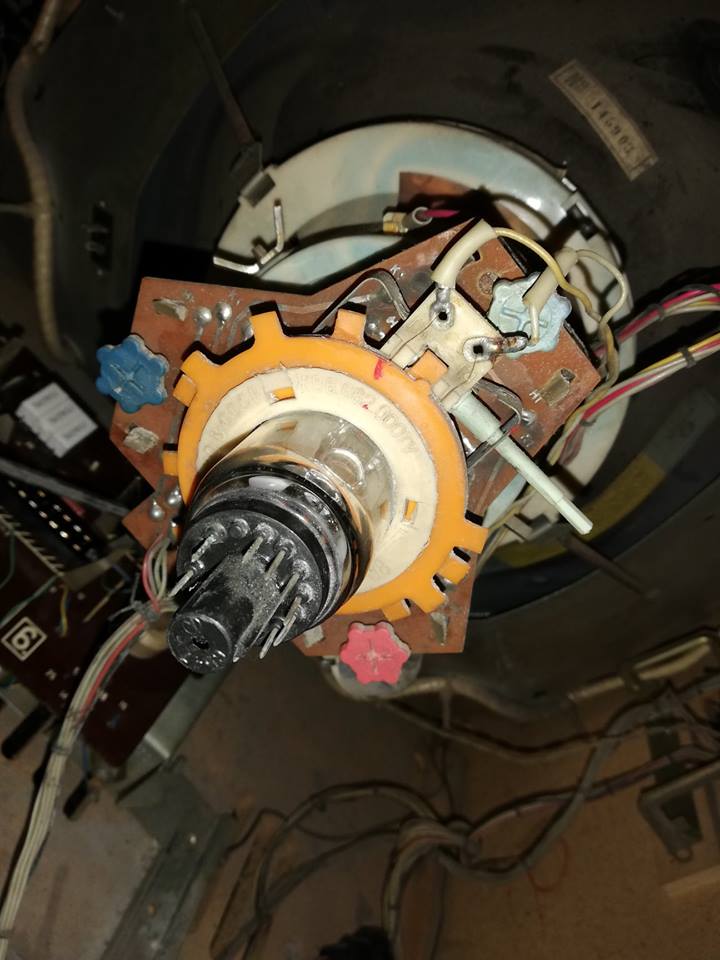

A képcső nyaka a konvergencia szerelvényekkel. Az itt levő tekercsek és mágnesek segítségével lehet a kép színeit egymáshoz állítani. Hosszú folyamat lesz....már érzem.... Stay Tuned!!

Ennyi volt az első rész a következő cikkben a készülék összerakása élesztése következik.

pár szó készülékről:

Orion AT 611 Szuper rendszerű, 19 csővel és 9 germánium diódával működő, az első nyomtatott eljárással készült televízió készülék, melyet 1960-tól gyártottak. A televíziókban az eddig használt csöveken illetve fokozatokon kívül, a készülék négy-eddig még nem alkalmazott -automatikus áramkörrel egészül ki: a finombeállítást végző automata, a sorszinkronozó, a képméret stabilizáló, valamint az automatikus kontraszt -és fényerő együttfutás.

Korabeli TV szerelők könyvében is megemlitik a készüléket:

Az automata fokozatok érdekes a finomhangoló is az, amely eltér az eddigiektől, gyakorlati kivitelezése más. Ugyanis az eddig használt finomhangolók az oszcillátor körben található kondenzátor kapacitását mechanikusan változtatták. Erre több féle megoldás volt ismert, de a lényeg, hogy a dobváltó végén elhelyezett kondenzátor két fegyverzetét úgy alakították ki, hogy azok közé az elforgatott finomhangoló tengely végére helyezett-kerámia majd később bakelitből készített félkör alakú lapocskát a finomhangoló gombjával beforgatták. Az így létrejött 2-3 pF-es kapacitásváltozás már elegendő volt az oszcillátor szükség szerinti után hangolásához.

Az AT 611-es  finomhangolója nál lényegében az elvet nem változtatták meg, magyarul az oszcillátor frekvenciáját kell szükség megváltoztatni de úgy hogy a rezgőkör kapacitása változzon meg.

Ezt a már automatikusnak mondható kapacitásváltoztatást,  diszkriminátor segítségével oldották meg. Ennek lényege, hogy maga a fokozat egy EF 8O-as csővel lett kialakítva, az utolsó KF fokozat frekvenciáját összehasonlítja a saját, fixre hangolt frekvenciájával. Ha ez a két frekvencia megegyező, az EF 8O-as csövön az előre beállított anódáram folyik,azaz nem történik semmi. A frekvenciák eltérésénél viszont a diszkriminátor hibajelet állít elő, ami megváltoztatja a cső anódáramát. Mivel a cső anódárama átfolyik az oszcillátor rezgőkörével párhuzamosan kapcsolt diódán, a rezgőkörbe beadódó járulékos kapacitást ez meghatározza, illetve megváltoztatja, minek hatására -helyes irányban-megváltozik az oszcillátor frekvenciája.  Arra az esetre, ha az oszcillátor mégis utánállítást kívánna, de a két ponton a frekvencia eltérése olyan kicsi, hogy nem tudja a diszkriminátor azt érzékelni illetve nem áll elő hibajel, lehetőség van arra, hogy azt kézi beállítással korrigálják. Ekkor az automatika ki van kapcsolva, és helyette kézzel, egy potenciométer segítségével pozitív feszültséget adnak a diódára.

AT 622 az AT 611-es készülék 59-cm.-es, szögletes képcsővel szerelt változata. A készülékek kapcsolástechnikailag azonosak illetve mindkettő BUDAPEST néven került forgalomba. Meg kell említeni,hogy a gyár a két típuson kívül egy harmadik típust is gyártott,ami  AT 511-es típusszámmal jelent meg. Ez a készülék azonos kapcsolással, 43-as képcsővel külföldre készült sorozat gyártásra sajnos nem került sor.

Térjünk vissza a mi készülékünkre:

Külsőleg szép állapotú darab, a plexi sincs bemattulva, a doboz lakkozása (politúr?) is szép fényes. Kipróbáltam, kíméletesen indítva (izzón át), de nem működik, a csövek fűtenek, a hangszóró morog, de fény és nagyfeszültség nincs, valamint valaminek erőteljes túlmelegedett szaga volt, hagytam is. Késöbb meg lett az oka de nem spojlerezek :D

 Hátulnézetből. Az előző AT611 Budapest modellhez képest azonnal szembetűnik a "telibe ónozott" panel, vagyis a rézfóliát védőlakk helyett ónbevonat fedi. Itt már hullámforrasztást alkalmaztak.

A feliratok magyar nyelvűek (sok volt ebből a gépből az export, ezért ez nem mindig van így)

A sorvégfokozat és a meghajtó panelje. Valahonnan innen jött a szag

 A lenyitott panel. Nem nagyon látni, hogy piszkálták volna valaha is, vagy ha igen, azt kultúráltan tették

A hálózati szűrő fojtótekercs ide került a bal felső sarokba (nem fért el a panelen?), picit olyan ganzos biztos össze beszéltek a mérnökök.

A kinyitott szerelőlemez. A csatlakozók és néhány kábel leforrasztása után kiemelhet a sasszé.

Az alsó borítólap levétele után férünk oda a készülék kezelőegységéhez

Van itt kábel bőven. A piros műanyagcsövek üvegszerűen megkeményedtek, inkább eltörnek vagy eltépik a vezetéket, mintsem hogy hajlanának. Megérettek a cserére.

Az első kapcsolókról innen kell leforrasztani a vezetékeket

Úton a szétszedés felé

kibelezve a tv

ÉÉÉS jön a misi mosi!!!!!

Szép tisztán, hadd száradjanak. Elvannak itt egy darabig.

Élesztés és összerakás a kövekező bejegyzésben.
